Схема сборки ИК приёмника.

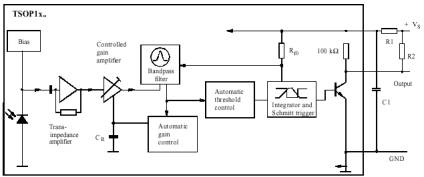

Используется стандартный
фотомодуль:
Рекомендую
TSOP1836(стоит примерно $2). Аналоги от
других производителей:IS1U60L,
GP1U52X, SFH506-36 или TK1833.
Назначение выводов:
1. GND (земля)
2. VCC (питание +5В)
3. DATA
На такой IR-Receiver подается +5V, выход
естественно цифровой. Как правило
работает со всеми дистанционками на
расстоянии до 10 м.
Схемы включения:

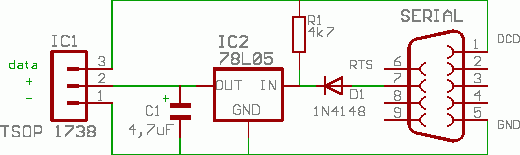

Со стабилизатором:
Без Стабилизатора:
![Схема простейшего ИК приёмника](images/receiv1.gif)
Можно использовать и фотомодуль от ТВ
тюнера (AverTV):
![Фотомодуль AverTV](images/aver_ir.jpg) ![Схема подключения фотомодуля AverTV к COM порту](images/receiv3.gif)

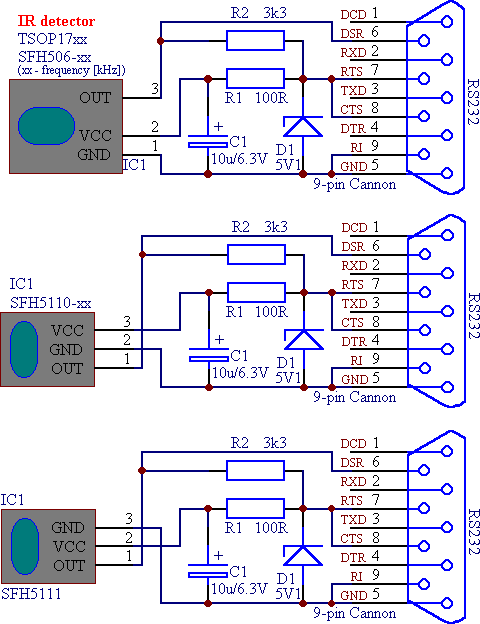

Вариант
с DSR:
![Схемы ИК приёмников к COM порту](images/girderschema2.gif)
Ещё одна схема:
![Схема ИК приёмника](images/shema3.gif) |
